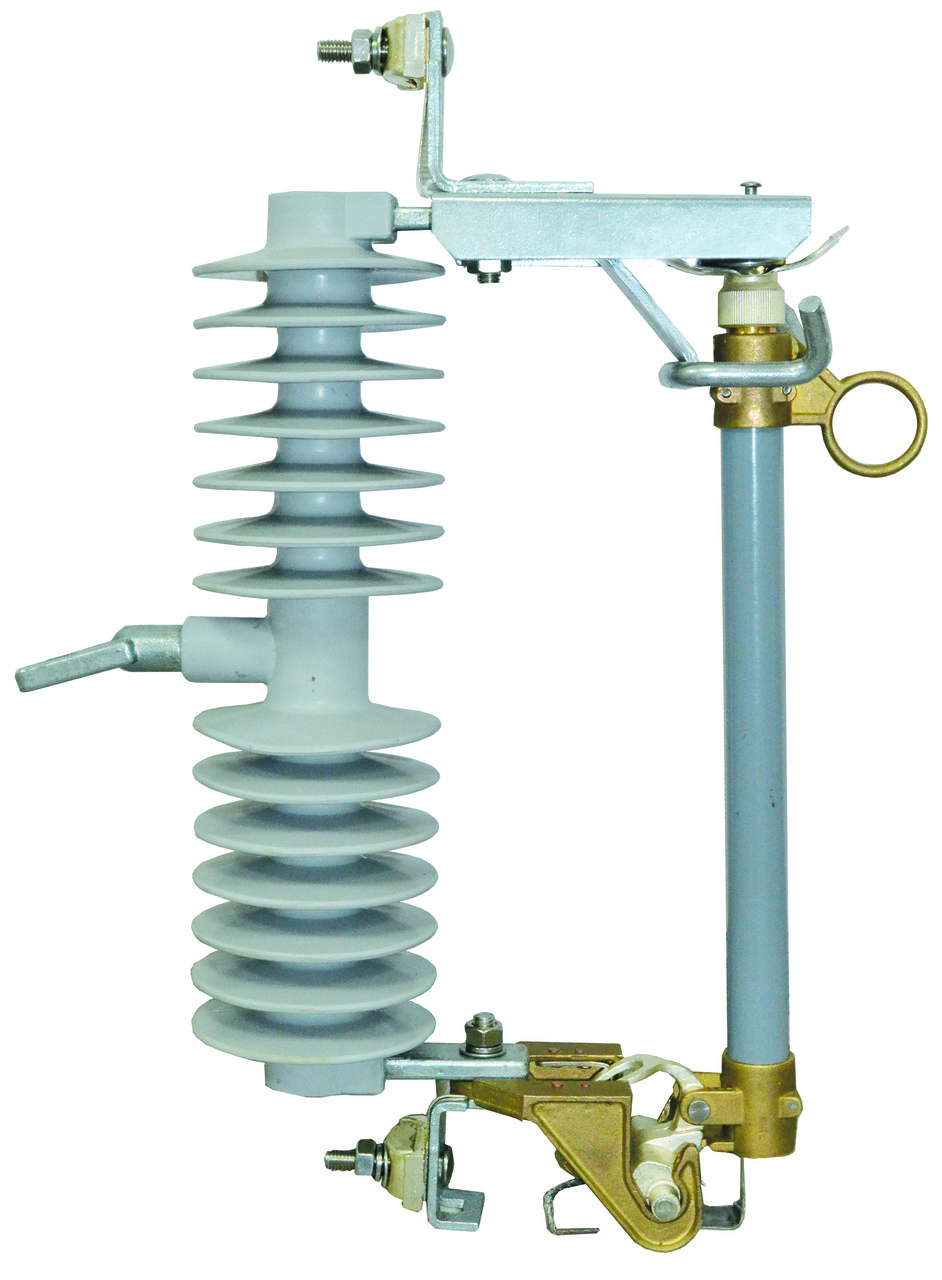

Запобіжник-роз'єднувач вихлопного типу BS 15

Призначений для захисту силових трансформаторів і відгалужень ПЛ 6-10 кВ від струмів короткого замикання і перевантаження, а також оперативних включень/відключень ділянок електричного ланцюга без навантаження.

• Пристрій виконано у вигляді однополюсного апарату, що складається з полімерного ізолятора, корпуса запобіжника, контактних пластин і затискачів для підключення проводу.

• Плавкая вставка не входит в комплект BS15 и заказывается отдельно:

- Номинальный ток плавкой вставки выбирается в зависимости от тока защищаемого объекта.

- Номиналы тока плавкой вставки: 1; 3; 5; 8; 10; 16; 20; 25; 31,5; 40; 80; 100 А. Пример заказа плавкой вставки: Плавкая вставка для BS15 100А.

• Зажимы для подключения провода рассчитаны на прямое подключение алюминиевых или медных проводников сечением 35-120 мм2.

• Снятие и установка предохранителя, управление устройством в режиме разъединителя осуществляется при помощи оперативной штанги.

• Габаритные размеры: 495x335x110 мм.

• Закріплення запобіжника-роз'єднувача BS15 на опори виконується з допомогою кронштейна:

- КР12 на стійці СВ105;

- КР012 на стійках СК105 і СК120. Кронштейни КР12 і КР012 не входять в комплект поставки та замовляються окремо.
